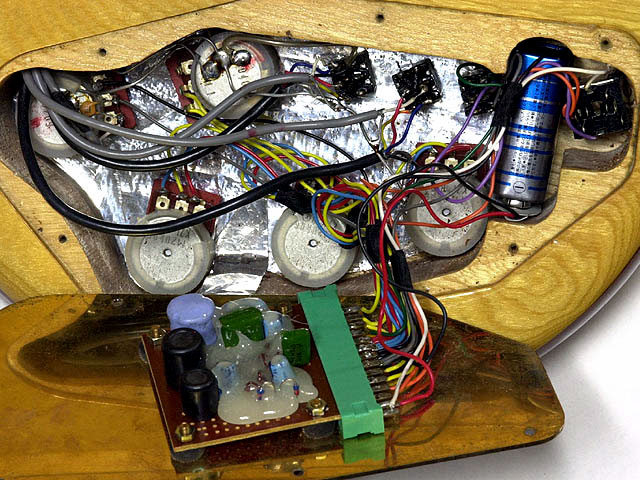

複雑な配線が納められたコントロール・キャビティの様子。「Japan Vintage」に掲載されたＧＯ１４００に比べると、手際が今一つのように見える。基板の向きはなぜか逆向きで、電機部品がグルーのようなもので固められている。配線をチェックする「パラフレーズＳＷ」と呼ばれる部分は、フロント・ハムバッカーの「パラレル／シリーズ」を切り替える機能だと分かる。これは４芯のハムバッカーでは頻繁に見られる配線そのもの。フェイズＳＷはリアＰ.Ｕ.単独でフェイズ効果を生み出す。なお、電池が切れてもアクティブ回路ＯＦＦ側でギターは出力をし、トーン・コントロールとインテンシティ・コントロールを除いて使用が可能だ。雑誌で集積回路が無い時代の製品と紹介されたが、グルーの中にＩＣ（集積回路）チップが確認できる。基板上に林立するのはコンデンサーと抵抗だ。 |
|
